Model Aerial Screw – Da Vinci

Dlouho jsem přemýšlel co jako první model postavit a navrhnout. Musí to být jednoduché, ale zase funkční, aby to trošku vypadalo a abych byl schopen to navrhnout…

Po návratu z Itálie a návštěvě muzea Leonarda Da Vinci padlo rozhodnutí postavit model podle nějaké jeho předlohy. Koupili jsme si tam dřevěný tank, tak abych rozšířil sbírku rozhodl jsem se právě pro tento model.

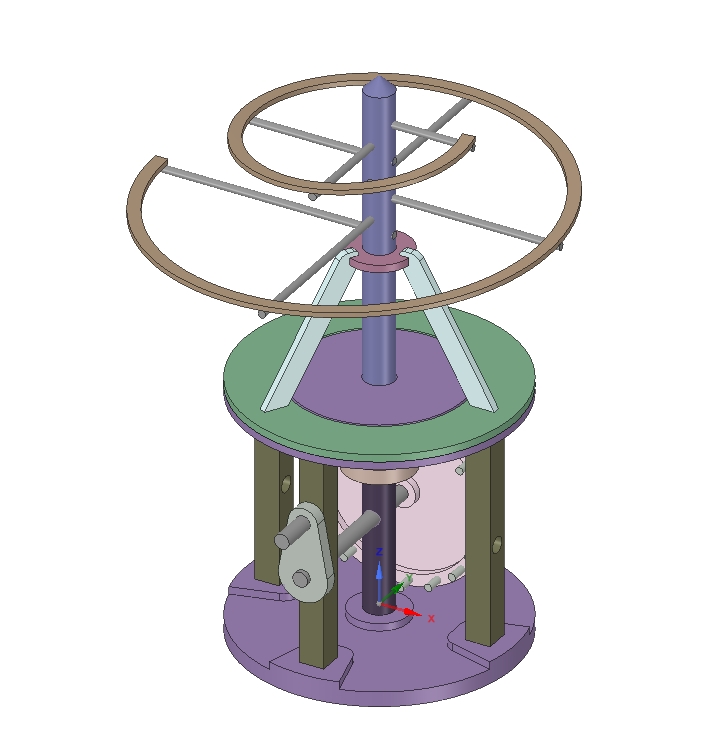

Navrhuji pro 3D tiskárnu v designspark mechanical tak jsem tam i začal kreslit. Chtěl jsem aby model měl nějaké “hýbátko” tak je zde použit převod. Výsledek snažení návrhu je zde:

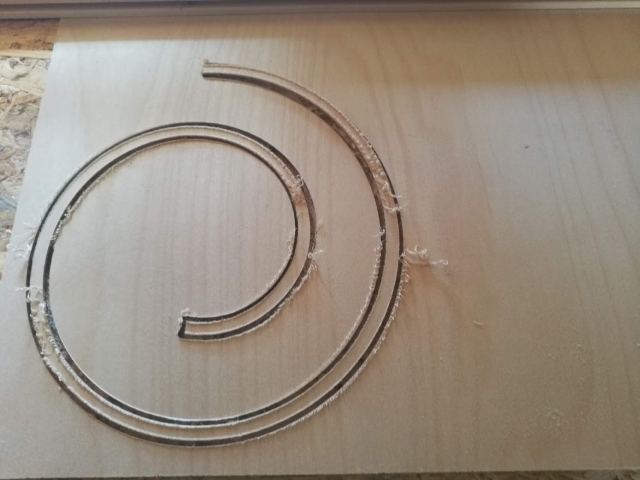

Protože jsem v té době začínal na své nově postavené frézce a nechtěl moc investovat do materiálu (protože jsem nevěděl jak to dopadne) , tak jsem vybral borovicovou spárovku která mi zbyla. Pro osy jsem koupil kulatiny, pro stojiny 10x10mm lištu a pro “ozubení” jsou použity špejle. Pro vrtuly jsem použil 1mm překližku a malířské přírodní plátno. Vše je frézováno 2mm frézou.

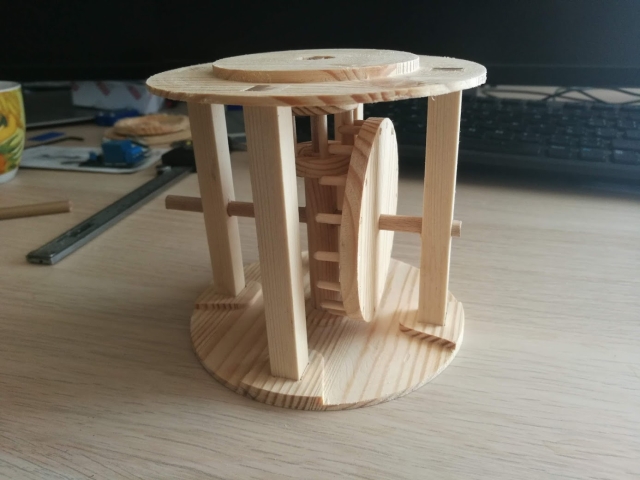

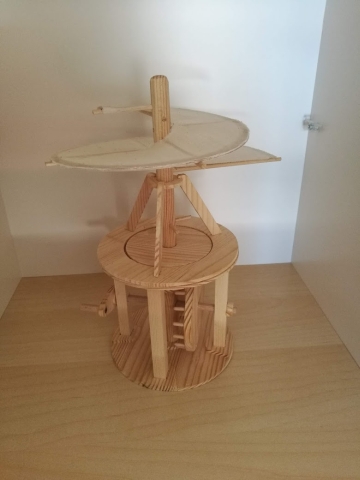

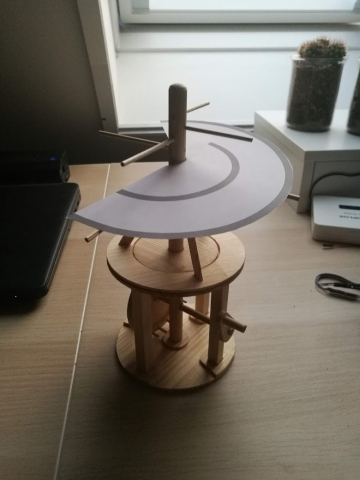

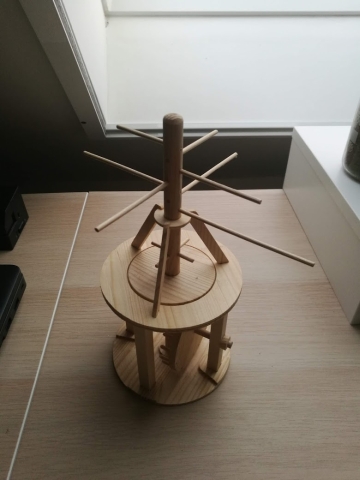

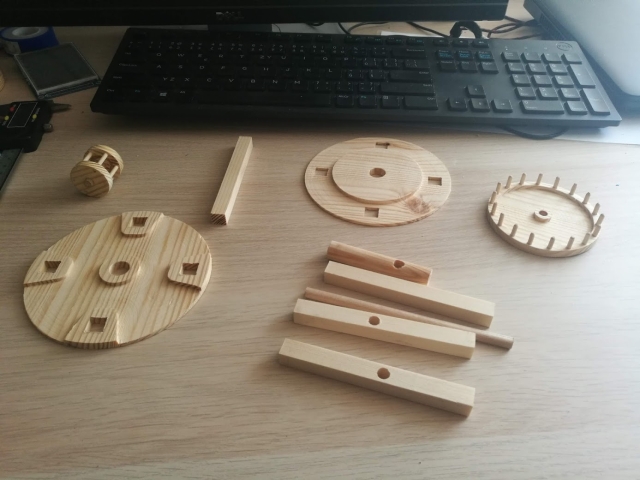

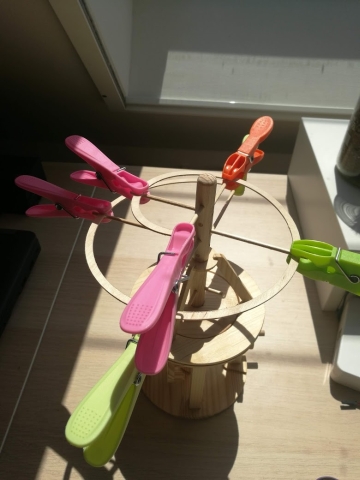

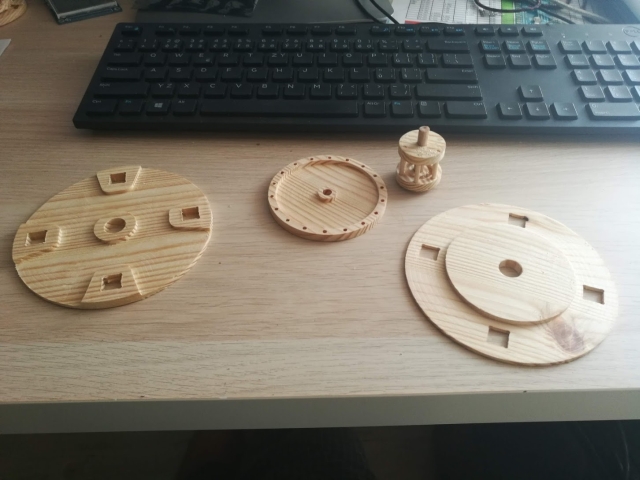

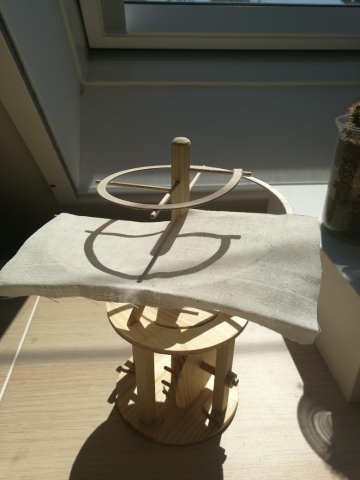

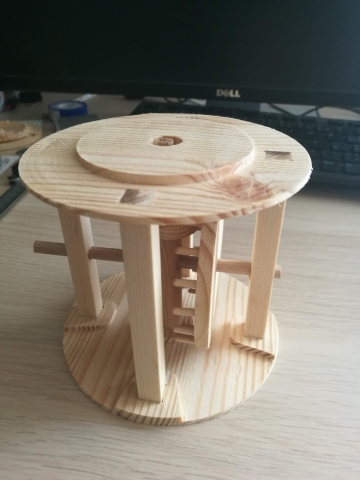

A zde pár obrázků ze stavby
